Drosseln

Eine elektromagnetische Drossel ist ein in der Elektrotechnik und Elektronik häufig verwendetes passives Bauelement, das auf Grund seiner Induktivität den Stromanstieg verlangsamt und so glättende und energiespeichernde Wirkung hat. Häufig kommt auch der Begriff Spule für diese Art von Bauteilen zum Einsatz. Das physikalische Wirkprinzip beruht auf ihrer Selbstinduktion, d.h. Drosseln stellen einen induktiven Widerstand für Wechselströme dar.

Unterlagen

Luftdrosseln

Luftdrosseln besitzen generell keinen weichmagnetischen Kern. Die Magnetisierungskennlinie verläuft daher linear und eine magnetische Sättigung tritt nicht ein. Allerdings resultiert dieser offene Magnetkreis in einem großen Streufeld. Wir können für Sie Luftdrosseln in den unterschiedlichsten Formen und mit den unterschiedlichsten Eigenschaften entwickeln und wickeln. Sprechen Sie uns einfach an.

Technische Daten

Nennleistung: 100 mVA .. 10 kVA
Induktivität: 1 µH .. 5 H
Strom: 10 mA .. 1 kA
Frequenz: 50 Hz .. 1 MHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Geometrie: Ein- und mehrlagig, 2D- und 3D-Geometrie, Zylinder- und Toroidform
  • Wickelmaterial: Draht, Flachdraht, Backlackdraht, Litze, Folie, Rohr in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Klemmen
  • Bauweise: offen, getränkt, vergossen, in Flachbauweise
  • Optionen: Wasserkühlung, besondere Isolationseigenschaften
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Luftdrosseln reichen von den erneuerbaren Energien über den Maschinen- und Anlagenbau bis hin zur Sicherheitstechnik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. aufgrund Güte, Bauform, Isolationsfestigkeit) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron

Ansprechpartner

Peter Nass

Entwicklung

+49 6081-583-409
E-Mail senden nass@pikatron.de

Leistungsdrosseln

Unsere Leistungsdrosseln finden ihren breiten Einsatz beispielsweise als Speicherdrossel, Netzdrossel oder auch als Sinusfilterdrossel. Sie dienen dazu, Ströme zu glätten und Harmonische zu dämpfen. In Abhängigkeit von der Anwendung kommen dabei grundsätzlich unterschiedliche Kernmaterialien zum Tragen. Auch kann bei diesen Drosseln unsere Hochkantwickeltechnik zielführend zum Einsatz kommen, bei der sehr hohe Energiedichten realisiert werden.

Technische Daten

Nennleistung: 100 mVA .. 500 kVA
Induktivität: 1 µH .. 5 H
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 150 kHz
Spannungsfestigkeit: bis 10 kV

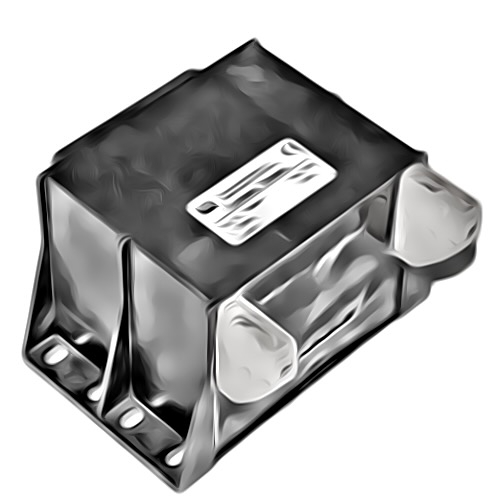

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte, Stabkerne, Schnittbandkerne, Ringbandkerne
  • Kernmaterial: Magnetpulver, Ferrit, Nickel, Eisen, Silizium und Mischmaterial für nichtlineare Kennlinien
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze, Folie, Band, Rohr in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Schraubanschlüsse, Klemmen
  • Bauweise: offen, getränkt, vergossen, wassergekühlt, im Gehäuse
  • Optionen: Sicherung, Temperatursicherung, Temperaturwächter, Schutzart bis IP66
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Leistungsdrosseln reichen von Schaltanlagen in der Industrie, Bahntechnik, Medizintechnik bis hin zur Luftfahrt. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. aufgrund Zulassungen, Vibrationsfestigkeit, Langzeitstabilität) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, habermann trafo

Ansprechpartner

B.Sc.

Tim Harder

Entwicklung

+49 6081-583-426
E-Mail senden harder@pikatron.de

Netzdrosseln

Müssen Stromspitzen geglättet werden, die beispielsweise durch die Stromaufnahme eines Umrichters entstehen können, wird eine Netzdrossel zwischen das Versorgungsnetz und das aufnehmende Gerät geschaltet. Da hohe Stromspitzen oft eine Belastung für Maschinen darstellen, wird die Lebensdauer der Maschine durch eine Netzdrossel deutlich verlängert. Durch die Senkung des daraus resultierenden Effektivstroms, wird außerdem der Energieverbrauch gesenkt, was Kosten einspart. Daneben wird sichergestellt, dass alle Anforderungen an die elektromagnetische Verträglichkeit (EMV) eingehalten werden.

Technische Daten

Nennleistung: 100 mVA .. 10 kVA
Induktivität: 1 µH .. 5 H
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 150 kHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte, Stabkerne, Schnittbandkerne, Ringbandkerne
  • Kernmaterial: Magnetpulver, Ferrit, Nickel, Eisen, Silizium und Mischmaterial für nichtlineare Kennlinien
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze, Folie, Band, Rohr in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Schraubanschlüsse, Klemmen
  • Bauweise: offen, getränkt, vergossen, wassergekühlt, luftgekühlt, im Gehäuse
  • Optionen: Sicherung, Temperatursicherung, Temperaturwächter, Schutzart bis IP66
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Netzdrosseln reichen von Kompensationsanlagen in der Gebäudeenergieversorgung bis hin zu Frequenzumrichtern im Maschinen- und Anlagenbau. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. aufgrund Wirkungsgrad, Platzbedarf, Anschlussausführung) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, habermann trafo, pikatron

Ansprechpartner

Alexander Döring

Entwicklung

+49 36926-944-48
E-Mail senden doering@trafowerk-creuzburg.de

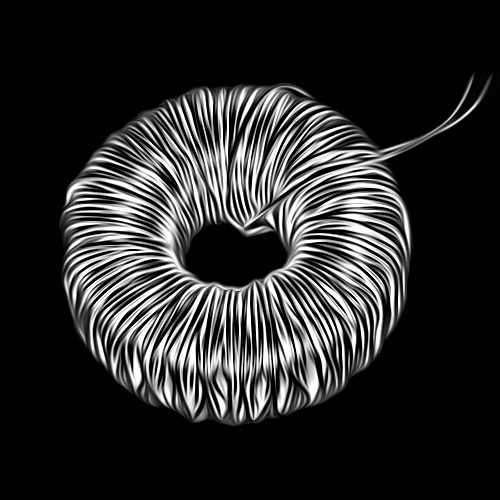

Ringkerndrosseln

Ringkerndrosseln zeichnen sich durch ihre besondere Bauart aus. Der Draht wird dabei meistens auf einen Ringkern aus Pulver- oder Ferritmaterial aufgewickelt. Durch diese Bauweise entsteht ein weitgehend geschlossener magnetischer Kreis, wodurch Ringkerndrosseln nur sehr geringe magnetische Streufelder aufweisen. Diese geringe Streuung trägt zur besseren elektromagnetischen Verträglichkeit (EMV) bei.

Technische Daten

Nennleistung: 100 mVA .. 10 kVA
Induktivität: 1µH .. 5 H
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 1 MHz
Spannungsfestigkeit: bis 10 kV

Ausführungen

  • Kernform: Ringkerne, Ringbandkerne
  • Kernmaterial: Magnetpulver, Ferrit, Nickel, Eisen, Silizium und Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), freie Enden, Schraubanschlüsse, Klemmen
  • Bauweise: offen, getränkt, vergossen, im Gehäuse
  • Optionen: Sicherung, Temperatursicherung, Temperaturwächter, Schutzart bis IP66
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Ringkerndrosseln reichen von den industriellen Stromversorgungen bis in den EMV-Filterbereich. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. wegen EMV-Anforderungen, Bauraum, Temperatur) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron

Ansprechpartner

Dipl.-Ing. (FH)

Dimitri Severin

Entwicklung

+49 6081-583-425
E-Mail senden severin@pikatron.de

Speicherdrosseln

Eine Speicherdrossel speichert in der Leitphase magnetische Energie vorwiegend in einem Luftspalt. In der Sperrphase gibt die Speicherdrossel ihre Energie an die dahinterliegende Schaltung ab. Unsere Speicherdrosseln können auch einen linearen Induktionsverlauf bei hoher Magnetisierung gewährleisten.

Technische Daten

Nennleistung: 100 mVA .. 10 kVA
Induktivität: 1µH .. 5 H
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 150 kHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte, Schnittbandkerne, Ringbandkerne, Ringkerne
  • Kernmaterial: Magnetpulver, Ferrit, Nickel, Eisen, Silizium und Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze, Folie, Band, Rohr in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Klemmen
  • Bauweise: offen, getränkt, vergossen, wassergekühlt, luftgekühlt, im Gehäuse
  • Optionen: Sicherung, Temperatursicherung, Temperaturwächter, Schutzart bis IP66
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Speicherdrosseln reichen von Schaltnetzteilwandlern in der Industrietechnik bis hin zum Einsatz in erneuerbaren Energien. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. aufgrund Effizienz, Platzbedarf, Isolationsfestigkeit) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron

Ansprechpartner

Dipl.-Ing. (FH)

Dimitri Severin

Entwicklung

+49 6081-583-425
E-Mail senden severin@pikatron.de

Stabkerndrosseln

Stabkerndrosseln bzw. Stabdrosseln sind vor allem Entstörelemente, die je nach Frequenzbereich und Anwendung einen stabförmigen Kern aus Eisenpulver, Elektroblech oder Ferritmaterial haben. Durch diese Bauform wird ein offener Magnetkreis realisiert, der die Induktivität der Stabkerndrossel über einen großen Bereich stromunabhängig macht. Einlagig gewickelt können sie auch als Antenne für hohe Frequenzen verwendet werden.

Technische Daten

Nennleistung: 100 mVA .. 10 kVA
Induktivität: 1µH .. 5 mH
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 1 MHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: Stabkern
  • Kernmaterial: Magnetpulver, Ferrit, Elektroblech, Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), freie Enden, Schraubanschlüsse, Klemmen
  • Bauweise: offen, getränkt, vergossen, im Gehäuse
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Stabkerndrosseln reichen von der Entstörung auf Stromversorgungen bis hin zum Einsatz in der Medizintechnik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Wickelschema, Kapazität, Güte) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron, tesch emc

Ansprechpartner

Peter Nass

Entwicklung

+49 6081-583-409
E-Mail senden nass@pikatron.de

Stromkompensierte Drosseln

Die stromkompensierte Drossel bzw. Gleichtaktdrossel besitzt mindestens zwei getrennte Wicklungen, die vom Arbeitsstrom in entgegengesetzter Richtung durchflossen werden. Die magnetischen Felder von Gleichtaktstörungen heben sich dabei gegenseitig auf. Mit stromkompensierten Drosseln kann man Stromanstiegszeiten begrenzen, Energie zwischenspeichern, die Impedanz anpassen und sie als EMV-Filter benutzen. Auf Grund ihres Differenzprinzips kann die stromkompensierte Drossel trotz ihrer geringen Bauform für relativ hohe Nennströme eingesetzt werden.

Technische Daten

Nennleistung: 100 mVA .. 1.000 VA
Induktivität: 1 µH .. 5 H
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 1 MHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte, Schnittbandkerne, Ringbandkerne, Ringkerne
  • Kernmaterial: Magnetpulver, Ferrit, Nickel, Eisen, Silizium und Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Klemmen
  • Bauweise: offen, getränkt, vergossen, im Gehäuse
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer stromkompensierten Drosseln reichen von EMV-Filtern auf Leiterplatten im Anlagenbau bis hin zur Verkehrstechnik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. wegen Schieflast, Frequenzspektrum, Temperaturklasse) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron, tesch emc

Ansprechpartner

Dipl.-Ing. (FH)

Dimitri Severin

Entwicklung

+49 6081-583-425
E-Mail senden severin@pikatron.de

Zwischenkreisdrosseln

Zwischenkreisdrosseln verwendet man unter anderem als Glättungsdrossel am Ausgang eines Gleichrichters innerhalb einer Stromversorgung. Sie dienen zur Glättung der Zwischenkreisspannung, indem sie die Stromanstiegszeiten begrenzen. Sie reduzieren die Oberwellen im Netzstrom und begrenzen gleichzeitig die Spitzenwerte. Dadurch wird das Versorgungsnetz entlastet und der Spitzenlaststrom der Zwischenkreiskondensatoren reduziert.

Technische Daten

Nennleistung: 100 mVA .. 500 kW
Induktivität: 1µH .. 5 H
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 800 Hz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte, Schnittbandkerne, Ringbandkerne, Ringkerne
  • Kernmaterial: Magnetpulver, Ferrit, Eisenblech, Silizium und Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Klemmen
  • Bauweise: offen, getränkt, vergossen, wassergekühlt, luftgekühlt, im Gehäuse
  • Auf Grund der Frequenzen ideal geeignet für die Ausführung als Hochkantwicklung
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Zwischenkreisdrosseln reichen von Glättungsdrosseln für Stromversorgungen, Umrichter und ähnliche Geräte im Maschinen- und Anlagenbau bis hin zur Medizintechnik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Netzqualität, Energieeffizienz, Erwärmung) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, habermann trafo, pikatron

Ansprechpartner

Peter Nass

Entwicklung

+49 6081-583-409
E-Mail senden nass@pikatron.de

PFC-Drosseln

PFC-Drosseln (Power Factor Correction) sind spezielle Speicherdrosseln. Sie sind besonders kapazitätsarm und eigenen sich hervorragend als kostengünstige Drossel zur Energiespeicherung in einer PFC-Schaltung. Sie zeichnen sich durch ein gutes EMV-Verhalten aus. Die Drosseln sind in der Regel auf Metallpulverkernen aufgebaut, aber wir können Ihnen auch weitere Möglichkeiten anbieten und richten uns bei der Kernauswahl nach Ihren individuellen Vorstellungen. Schaltfrequenzen bis zu mehreren hundert Kilohertz sind hierbei kein Problem.

Technische Daten

Nennleistung: 100 mVA .. 10 kVA
Induktivität: 1 µH .. 5 H
Nennstrom: 10 mA .. 1 kA
Frequenz: 16 2/3 Hz .. 500 kHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte, Schnittbandkerne, Ringbandkerne, Ringkerne
  • Kernmaterial: Magnetpulver, Ferrit, Eisenblech, Silizium und Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Klemmen
  • Bauweise: offen, getränkt, vergossen, im Gehäuse
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Speicherdrosseln reichen von Aufwärtskonvertern (PFC-Schaltungen) in der Automatisierungstechnik bis hin zum Einsatz in der Industrieelektronik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. aufgrund Effizienz, Platzbedarf, Isolationsfestigkeit) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron

Ansprechpartner

Dipl.-Ing.

Karsten Eisenhuth

Entwicklung

+49 36926-944-49
E-Mail senden eisenhuth@trafowerk-creuzburg.de

Siebdrosseln

Siebdrosseln dienen in erster Linie zur Glättung bzw. Entstörung von Spannungen. Vor allem im Audiobereich wird damit das "Brummen" verringert. In anderen Bereichen wird durch die Glättung ein besseres EMV-Verhalten erreicht.

Technische Daten

Nennleistung: 100 mVA .. 100 VA
Induktivität: 1µH .. 5 H
Nennstrom: 10 mA .. 10 A
Frequenz: 16 2/3 Hz .. 250 kHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte
  • Kernmaterial: Magnetpulver, Ferrit, Nickel, Eisen, Silizium und Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Klemmen
  • Bauweise: offen, getränkt, vergossen, im Gehäuse
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Siebdrosseln reichen von Schaltnetzteilwandlern in der Industrietechnik bis hin zum Einsatz in erneuerbaren Energien. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Klirrfaktor, Abschirmung, Resonanz) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron, tesch EMC

Ansprechpartner

B.Eng.

Charles Tchuanga

Entwicklung

+49 6081-583-408
E-Mail senden tchuanga@pikatron.de

Resonanzdrosseln

Unsere Resonanzdrosseln zeichnen sich durch ihre hohe Güte und damit geringen Verluste aus. Parallel verfügen sie konstruktiv über effiziente Ableitmöglichkeiten der Verlustwärme, um hohe Leistungen bei geringem Bauraum abbilden zu können.

Technische Daten

Nennleistung: 100 mVA .. 50 kVA
Induktivität: 1µH .. 5 H
Nennstrom: 10 mA .. 100 A
Frequenz: 16 2/3 Hz .. 500 kHz
Spannungsfestigkeit: bis 10 kV

Beispiele

Ausführungen

  • Kernform: RM-, E-, EK-, EC-, ETD-, EI-, UI-, M-Schnitte, Schnittbandkerne, Ringbandkerne, Ringkerne
  • Kernmaterial: Magnetpulver, Ferrit, Eisenblech, Silizium und Mischmaterial
  • Wickelmaterial: Draht, Flachdraht, Litze, HF-Litze in Kupfer oder Aluminium
  • Anschlüsse: bedrahtet (THT), oberflächenmontierbar (SMD), freie Enden, Klemmen
  • Bauweise: offen, getränkt, vergossen, im Gehäuse
  • Beliebige Wahl der Befestigungspunkte möglich

Einsatzgebiete

Die Anwendungen unserer Resonanzdrosseln reichen von Reihenschwingkreisen in der Funktechnik bis hin zum Einsatz in hocheffizienten Stromversorgungen in der Verkehrstechnik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Temperaturmanagement, Güte, Isolationsfestigkeit) für Ihre Anwendung nicht gut genug sind.

Unsere Marken

trafowerk Creuzburg, pikatron

Ansprechpartner

Dipl.-Phys.

Florian Adler

Entwicklung

+49 6081-583-417
E-Mail senden adler@pikatron.de

Sonstige Drosseln

Die Pikatron Gruppe bietet neben den dargestellten Drosseln auch alle weiteren Drosseltypen an. Teilweise unterscheiden sich nur die Begriffe, teilweise handelt es sich aber um echte Sonderfälle, bei denen wir Ihnen selbstverständlich auch weiterhelfen können. Mit großer Wahrscheinlichkeit können wir Ihnen auch bei abgekündigten Drosseln anderer Hersteller weiterhelfen, wenn Ihre Anwendung keine grundsätzliche Erneuerung zulässt. Aber auch für die Aktualisierung Ihrer gesamten Anwendung stehen wir Ihnen gerne zur Verfügung. Sprechen Sie uns einfach an.

Ansprechpartner

Dr.-Ing.

Felix Henschke

Technische Leitung

+49 6081-583-400
E-Mail senden henschke@pikatron.de
