Ein Übertrager ist ein wichtiges induktives Bauelement, das häufig zur leistungslosen Signalübertragung verwendet wird. Übertrager kommen unter anderem in der Studiotechnik, in der Kommunikationstechnik, in der Mess- und Regeltechnik und auch in der Luft- und Raumfahrt zum Einsatz. Die Ursprünge von Pikatron liegen genau in diesem Bereich: Hochwertige Signalübertrager für die Audiotechnik.
Ein Audioübertrager bzw. Studioübertrager wird zur Signalübertragung im analogen Bereich eingesetzt. Auch wenn in vielen Anwendungung die Digitalisierung Einzug gehalten hat, gibt es nach wie vor Nischen, in denen diese Signalübertrager unabdingbar sind. Hohe Linearität und geringer Klirrfaktor sind dabei wesentliche Eigenschaften dieser Bauelementtypen.
Übersetzungsverhältnis: nahezu beliebig
Klirrfaktor: bis 0,05%
Linearität: bis 0,05 dB
Frequenz: 20 Hz .. 10 MHz
Symmetrie: bis 60 dB
Spannungsfestigkeit: bis 15 kV
Die Anwendungen unserer Audioübertrager reichen von der Studiotechnik zur galvanischen Trennung von Audio-Signalen oder zum Auftrennen von Brummschleifen, der Kommunikationstechnik, der Mess- und Regeltechnik bis in die Luft- und Raumfahrt. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. aufgrund Linearität, Phasentreue, Teilentladung) für Ihre Anwendung nicht gut genug sind.

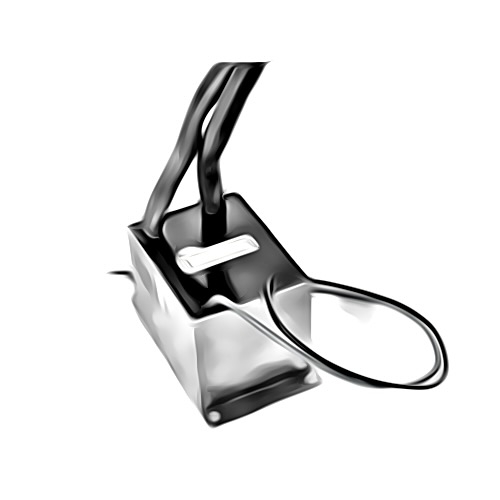

Leistungsübertrager werden in hochfrequenten Schaltnetzteilen eingesetzt und ersetzen an vielen Stellen typischerweise herkömmliche Netztransformatoren. Mit Ihrer hohen Arbeitsfrequenz können die Übertrager bei vergleichbarer Leistung wesentlich kleiner realisiert werden. Auch Übertrager mit Leistungen von mehr als 10 kVA stellen für uns kein Problem dar. Ob luftgekühlt oder wassergekühlt - wir können Ihnen eine Lösung für Ihre Herausforderung bieten.
Nennleistung: 100 mVA .. 100 kVA
Primärspannung: 1 mV .. 5 kV
Sekundärspannung: 1 mV .. 5 kV
Strom: 1 mA .. 1 kA
Frequenz: 20 kHz .. 1 MHz
Spannungsfestigkeit: bis 10 kV
Die Anwendungen unserer Leistungsübertrager reichen vom Maschinen- und Anlagenbau bis zu den erneuerbaren Energien. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Kühlung, Effizienz, Isolation) für Ihre Anwendung nicht gut genug sind.

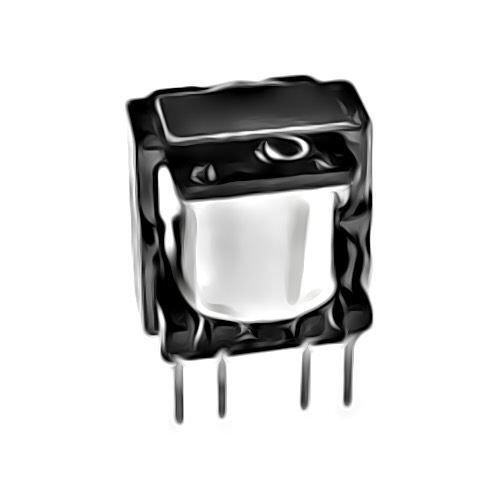

Unsere Signalübertrager werden zur Transformation und zur galvanischen Trennung von Signalen aller Art eingesetzt. Dabei kann es um die Veränderung von Signalpegeln, aber auf für die galvanische Entkopplung von zwei Signalkreisen gehen. Bei Signalübertragern kommt es auf den möglichst guten Erhalt der Signalform an. Wichtige Eigenschaften eines solchen Übertragers für analoge Anwendungen sind seine Linearität und möglichst geringe Verzerrungen.
Übersetzungsverhältnis: nahezu beliebig
Klirrfaktor: bis 0,05%
Linearität: bis 0,05 dB
Frequenz: 20 Hz .. 10 MHz
Symmetrie: bis 60 dB
Spannungsfestigkeit: bis 15 kV
Die Anwendungen unserer Signalübertrager reichen von der Anpassung der Wellenimpedanz eines Fernkabels an die Ausgangs-Impedanz des Kabeltreibers in der Kommunikationstechnik bis zum Abtrennen des Wechselstromanteils (Signalanteils) bei einem Signal, welches einen Mischstrom mit einem Gleichstromanteil darstellt in der Mess- und Regeltechnik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Linearität, Verzerrungen, Gehäuse) für Ihre Anwendung nicht gut genug sind.
Ansteuerübertrager bzw. Trennübertrager sind spezielle Signalübertrager, die zur galvanischen Trennung großer Potentialunterschiede bei modernen Leistungsschaltern (MOSFET, IGBT, SiC) eingesetzt werden. Häufig werden diese Bauelemente mit nanokristallinem Metallkern ausgestattet, d.h. sie sind bestens für einen Temperaturbereich von -30°C bis über 100°C gerüstet.
Übersetzungsverhältnis: nahezu beliebig
Klirrfaktor: bis 0,05%
Linearität: bis 0,05 dB
Frequenz: 100 Hz .. 1 MHz
Symmetrie: bis 60 dB
Spannungsfestigkeit: bis 15 kV
Die Anwendungen unserer Ansteuerübertrager reichen von der Ansteuerung von Leistungshalbleitern in Schaltnetzteilen und Wechselrichtern bei den erneuerbaren Energien bis zur Industrieelektronik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. aufgrund Teilentladung, Isolation, Langzeitstabilität) für Ihre Anwendung nicht gut genug sind.
Dipl.-Ing. (FH)
Entwicklung, Qualitätswesen
+49 6081-583-411
E-Mail senden
scheich@pikatron.de
NF (Niederfrequenz)- und Breitbandübertrager kommen vor allem in der Lautsprechertechnik und 100-Volt-Technik vor. Die Ausgangsspannung des Verstärkers wird auf 100 Volt hochtransformiert, um sie dann mit geringen Verlusten über weite Distanzen übertragen zu können. Dieses Verfahren findet häufig bei einer elektroakustischen Anlage oder auch elektrische Lautsprecheranlage (ELA) ihren Einsatz. NF-Übertrager haben hierbei einen deutlichen Vorteil gegenüber Netztrafos, da sie das Audiosignal nicht verzerren.
Übersetzungsverhältnis: nahezu beliebig
Klirrfaktor: bis 0,05%
Linearität: bis 0,05 dB
Frequenz: 20 Hz .. 500 kHz
Symmetrie: bis 60 dB
Spannungsfestigkeit: bis 10 kV
Die Anwendungen unserer NF- und Breitbandübertrager reichen von der Studiotechnik, der Kommunikationstechnik, der Mess- und Regeltechnik bis zur Verkehrstechnik. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Linearität, Phasentreue, Teilentladung) für Ihre Anwendung nicht gut genug sind.
Dipl.-Ing. (FH)
Entwicklung, Qualitätswesen
+49 6081-583-411
E-Mail senden
scheich@pikatron.de
Impulsübertrager sind spezielle Transformatoren, bei denen kurze Anstiegszeiten gefordert werden und möglichst geringe Störungen entstehen dürfen. Die obere Grenzfrequenz muss also so hoch sein, so dass die Übertragungskennlinie keine Überhöhungen besitzt. Ein Impuslübertrager ist auch sehr gut dafür geeignet Impulse mit sehr niedriger Impedanz zu erzeugen. Eine spezielle Form des Impulsübertragers ist der Zündübertrager, bei dem über einen kurzen Impuls eine sehr hohe Ausgangsspannung erzeugt wird.
Übersetzungsverhältnis: nahezu beliebig
Klirrfaktor: bis 0,05%
Linearität: bis 0,05 dB
Frequenz: 100 Hz .. 10 MHz
Symmetrie: bis 60 dB
Spannungsfestigkeit: 15 kV
Die Anwendungen unserer Impulsübertrager reichen von Zündübertragern für Blitzlampen im Maschinen- und Anlagenbau bis zu den erneuerbaren Energien. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Teilentladung, Effizienz, Isolation) für Ihre Anwendung nicht gut genug sind.
Im Bereich von hochwertigen Mikrofonen kommen unsere Mikrofonübertrager zum Einsatz. Dabei wird beispielsweise die geringe Mikrofonspannung transformiert. Gleichzeitig geschieht die galvanische Trennung von Mikrofon und Vorverstärker beim Mikrofoneingangsübertrager.
Übersetzungsverhältnis: nahezu beliebig
Klirrfaktor: bis 0,05%
Linearität: bis 0,05 dB
Frequenz: 10 Hz .. 1 MHz
Symmetrie: bis 60 dB
Spannungsfestigkeit: bis 15 kV
Die Anwendungen unserer Mikrofonübertrager reichen von der Studiotechnik bis in die Luft- und Raumfahrt. Sie kommen immer dann zum Einsatz, wenn Standardlösungen (z.B. Linearität, Phasentreue, Teilentladung) für Ihre Anwendung nicht gut genug sind.
Die Pikatron Gruppe bietet neben den dargestellten Übertragern auch alle weiteren Übertragertypen an. Teilweise unterscheiden sich nur die Begriffe, teilweise handelt es sich aber um echte Sonderfälle, bei denen wir Ihnen selbstverständlich auch weiterhelfen können. Mit großer Wahrscheinlichkeit können wir Ihnen auch bei abgekündigten Übertragern anderer Hersteller weiterhelfen, wenn Ihre Anwendung keine grundsätzliche Erneuerung zulässt. Aber auch für die Aktualisierung Ihrer gesamten Anwendung stehen wir Ihnen gerne zur Verfügung. Sprechen Sie uns einfach an.
