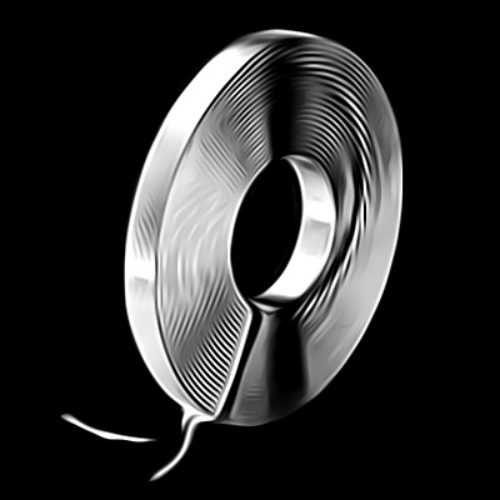

Luftspulen

Luftspulen bieten eine hohe Effizienz und Performance in Anwendungen, bei denen keine Kernverluste und hohe Frequenzstabilität gefragt sind. Ihre Einfachheit und Flexibilität in der Konstruktion machen sie zu einer vielseitigen Komponente in vielen elektronischen Geräten und Systemen.

Definition einer Luftspule

Eine Luftspule ist eine Art von Induktor, der ohne einen festen Kern aus ferromagnetischem Material (wie Eisen) hergestellt wird. Stattdessen nutzt sie Luft als Kern, um ein magnetisches Feld zu erzeugen. Luftspulen sind aufgrund ihres einfachen Designs und der fehlenden Kernverluste bei hohen Frequenzen in vielen Anwendungen beliebt.

Aufbau einer Luftspule

  1. Wicklungen: Besteht aus gewickeltem Draht, oft Kupfer, der auf eine Form oder direkt in der Luft gewickelt wird. Die Windungszahl, Drahtdicke und Spulengröße variieren je nach gewünschter Induktivität.
  2. Form: Während einige Luftspulen buchstäblich "frei in der Luft" gewickelt werden, verwenden andere nicht-magnetische Materialien wie Kunststoff oder Keramik als Form, um die Wicklungen zu stützen.
  3. Anschlüsse: Enden des Wicklungsdrahtes dienen als Anschlusspunkte für die Integration in eine elektrische Schaltung.
  4. Isolierung: Der Wicklungsdraht ist oft mit einer isolierenden Beschichtung versehen, um Kurzschlüsse zwischen den Windungen zu verhindern.

Funktion einer Luftspule

Die Hauptfunktion einer Luftspule besteht darin, Induktivität in einer elektrischen Schaltung bereitzustellen. Induktivität ist die Fähigkeit eines Bauteils, die Änderung des Stromflusses zu behindern, was sich auf die Speicherung von Energie in einem magnetischen Feld bezieht. Die Funktionen einer Luftspule sind wie folgt:

  1. Strombegrenzung: Eine Luftspule kann den Strom in einer Schaltung begrenzen, insbesondere beim Einschalten von Geräten, um Überstromschäden zu verhindern.

  2. Filterung von Hochfrequenzstörungen: Luftspulen wirken als Hochpassfilter, indem sie die Durchlässigkeit für Hochfrequenzsignale erhöhen und die niedrigeren Frequenzen passieren lassen.

  3. Induktive Kopplung: In einigen Fällen werden Luftspulen in Transformatoranwendungen verwendet, um die Energie von einer Spule auf eine andere zu übertragen.

  4. Speicherung von Energie: Luftspulen speichern Energie in Form eines magnetischen Feldes und setzen sie wieder frei, wenn der Stromfluss unterbrochen wird.

Anwendungen von Luftspulen

Luftspulen finden in einer Vielzahl von Anwendungen Verwendung, einschließlich:

  1. Schwingkreise: In elektronischen Schwingkreisen werden Luftspulen als Induktivitäten verwendet, um die Schwingfrequenz zu steuern und die Resonanz in Schaltungen zu erzeugen.

  2. HF- und UKW-Radioantennen: Luftspulen werden in Radioantennen verwendet, um die Abstimmung auf bestimmte Frequenzen zu ermöglichen und die Signale zu filtern.

  3. Induktivitätsmessgeräte: Luftspulen werden in Induktivitätsmessgeräten zur Messung der Induktivität von Bauteilen und Schaltungen verwendet.

  4. HF-Schaltungen und Hochfrequenzanwendungen: In Hochfrequenz- und Mikrowellenschaltungen werden Luftspulen in Filtern und Schwingkreisen eingesetzt.

  5. Elektronische Filter und Schaltungen: Luftspulen werden häufig in Filtern und Schaltungen für die Signalfilterung und -verarbeitung verwendet.

Insgesamt sind Luftspulen vielseitige Bauteile, die in einer breiten Palette von elektrischen und elektronischen Anwendungen zum Einsatz kommen, um Induktivität zu bieten und den Stromfluss zu steuern. Sie sind oft eine kostengünstige und effektive Lösung für verschiedene Aufgaben in der Elektronik.
